Кран манипулятор DL Agro

Информация о материале

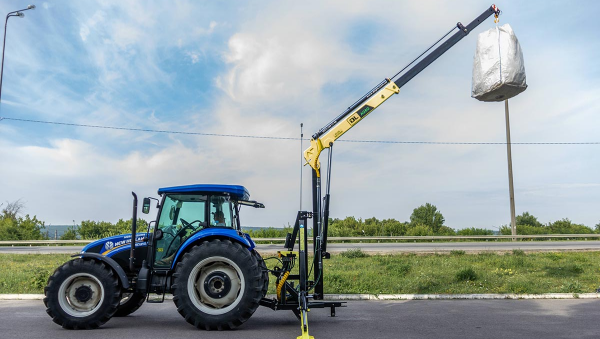

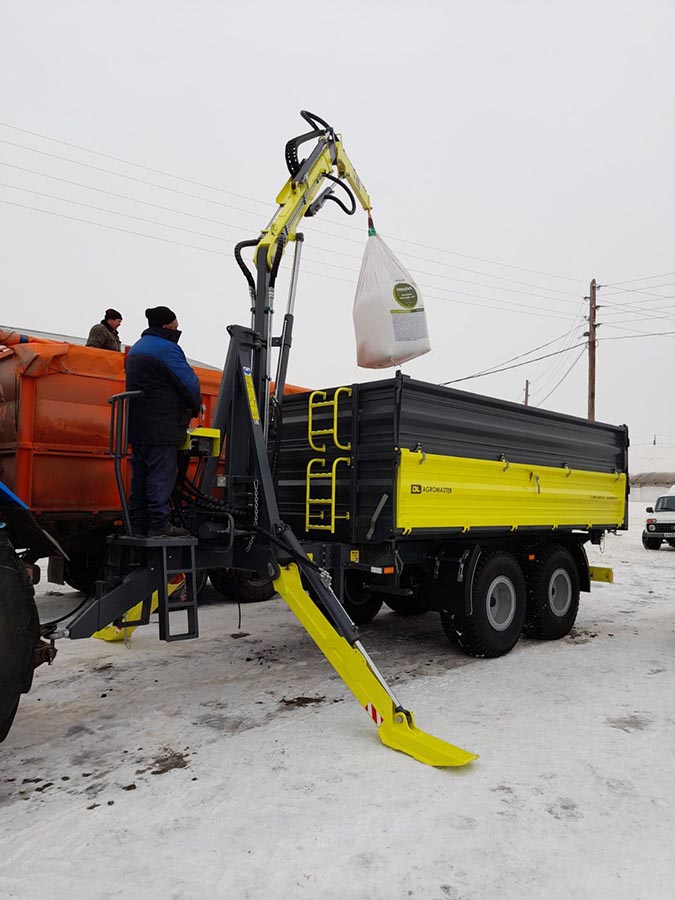

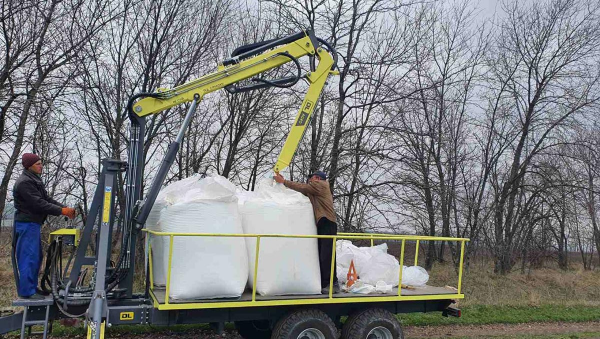

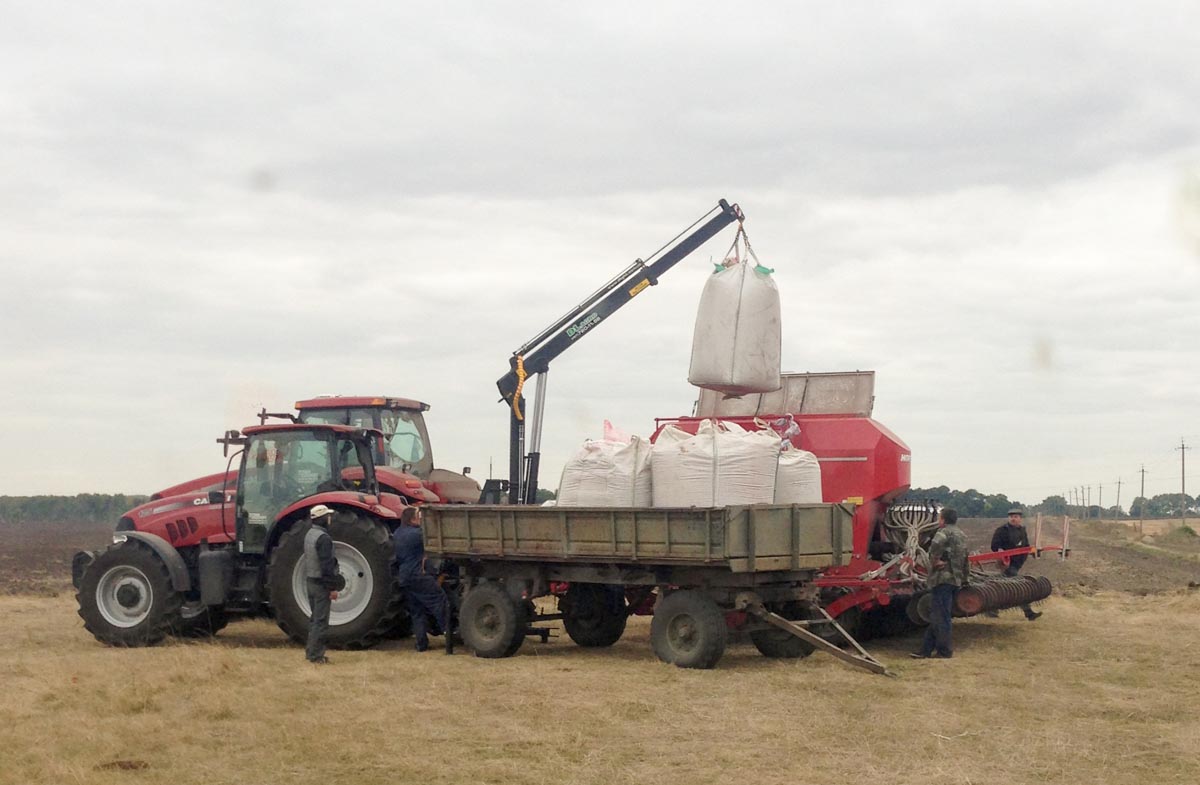

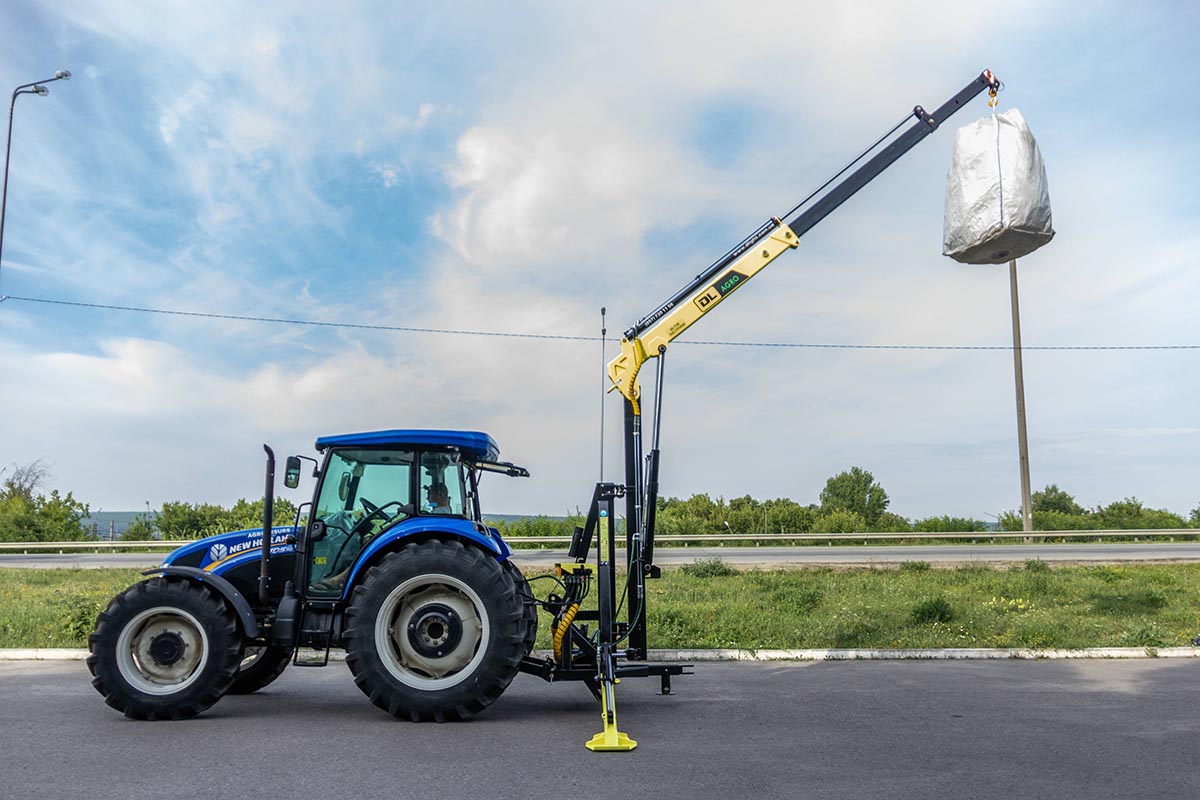

Манипулятор DLAGRO предназначен для использования в сельскохозяйственных и фермерских предприятиях, для погрузки/разгрузки посевного материала, удобрений и других сыпучих грузов, транспортируемых в мешках «Биг-Бег», как в полевых условиях «на грунте», так и на территории предприятия.

Также возможно его использование при проведении различного рода высотных ремонтных и строительных работ на предприятии.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

  • производственные мощности завода-изготовителя сертифицированы по стандарту ISO 9001:2015;
  • металлоконструкция крана изготовлена из европейской конструкционной стали S355 с толщиной стенки - 8 мм;
  • все металлические элементы проходят дробеструйную обработку перед покраской полиэфирным порошком с УФ-защитой и запеканием на автоматизированной покрасочной линии производства Италии;
  • комплектующие гидроцилиндров, гидрозамки и дросселя – производства Италии, рукава РВД - Semperit AG (Австрия);
  • установлен гидрораспределитель Akon RS-505 (Турция), (также поставляется на такие заводы, как: ВЕЛМАШ, АМКОДОР, МОЗЫРЬСКИЙ МАШЗАВОД);
  • все манипуляторы после сборки проходят испытания на стенде.

УДОБСТВО и БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ:

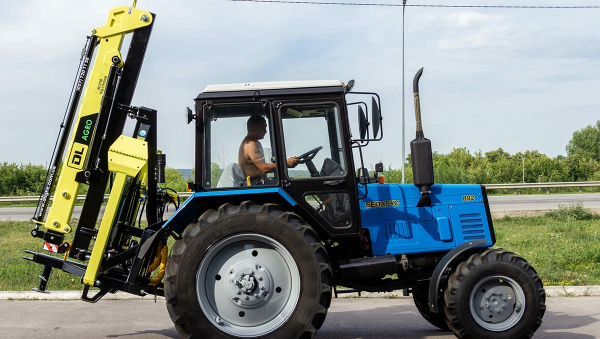

  • агрегатируется с любыми тракторами отечественного и зарубежного производства, имеющими стандартную 3-х точечную навеску;
  • рабочее давление 160 бар - легкое и быстрое подключение к штатной гидросистеме трактора через быстро-разъёмные соединения (БРС);
  • манипулятор оборудован предохранительным клапаном, для предотвращения неправильного подключения к гидросистеме трактора;

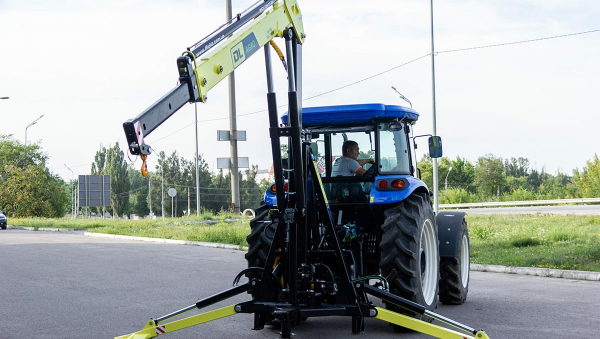

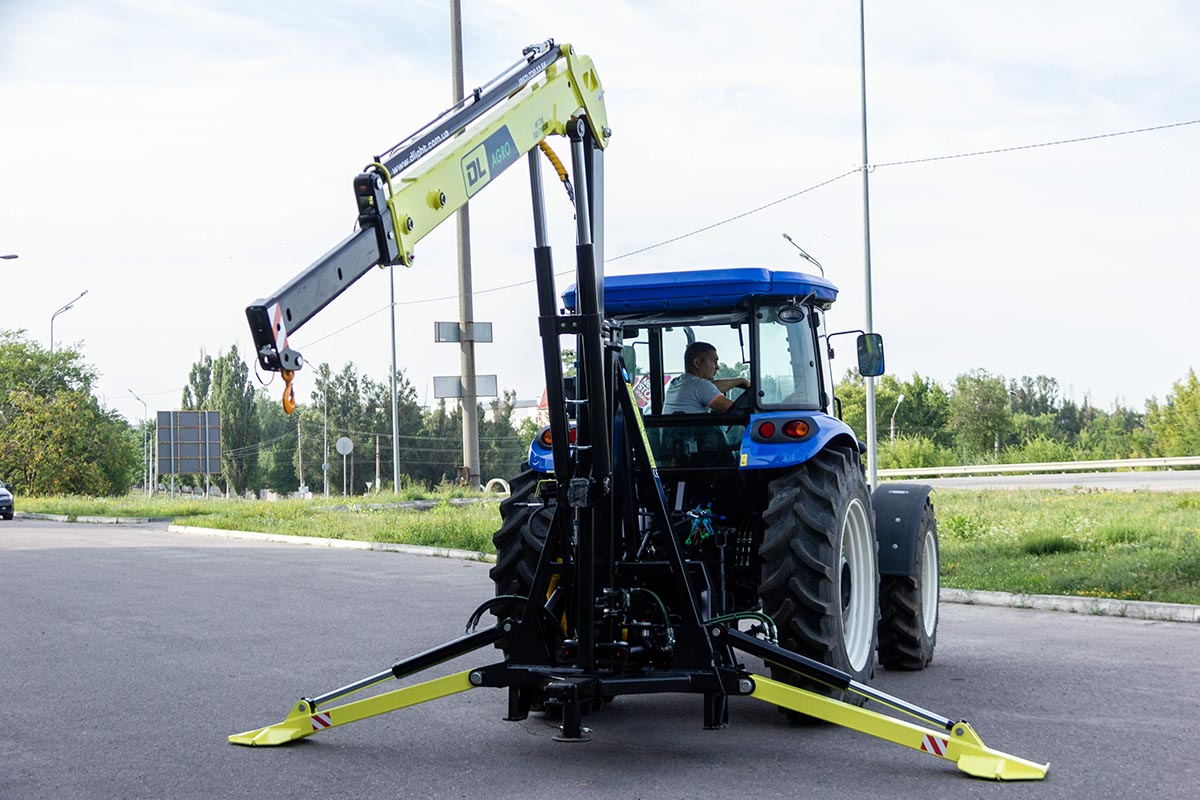

  • манипулятор оборудован гидравлическими аутригерами (с раздельным управлением) и креномером для точности установки;
  • для плавности скольжения стрелы и уменьшения ее износа в рукояти манипулятора установлены регулируемые фторопластовые втулки;
  • плавность ворота манипулятора регулируется «под себя» дросселями;
  • на всех гидролиниях установлены гидрозамки;

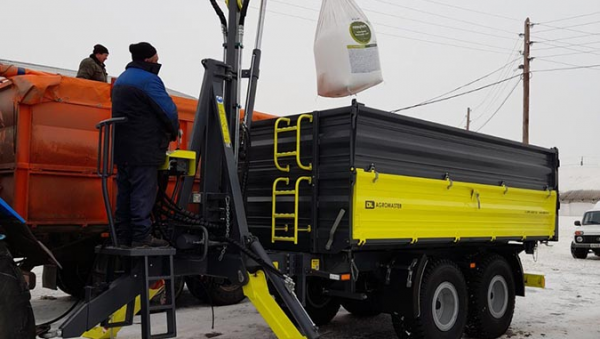

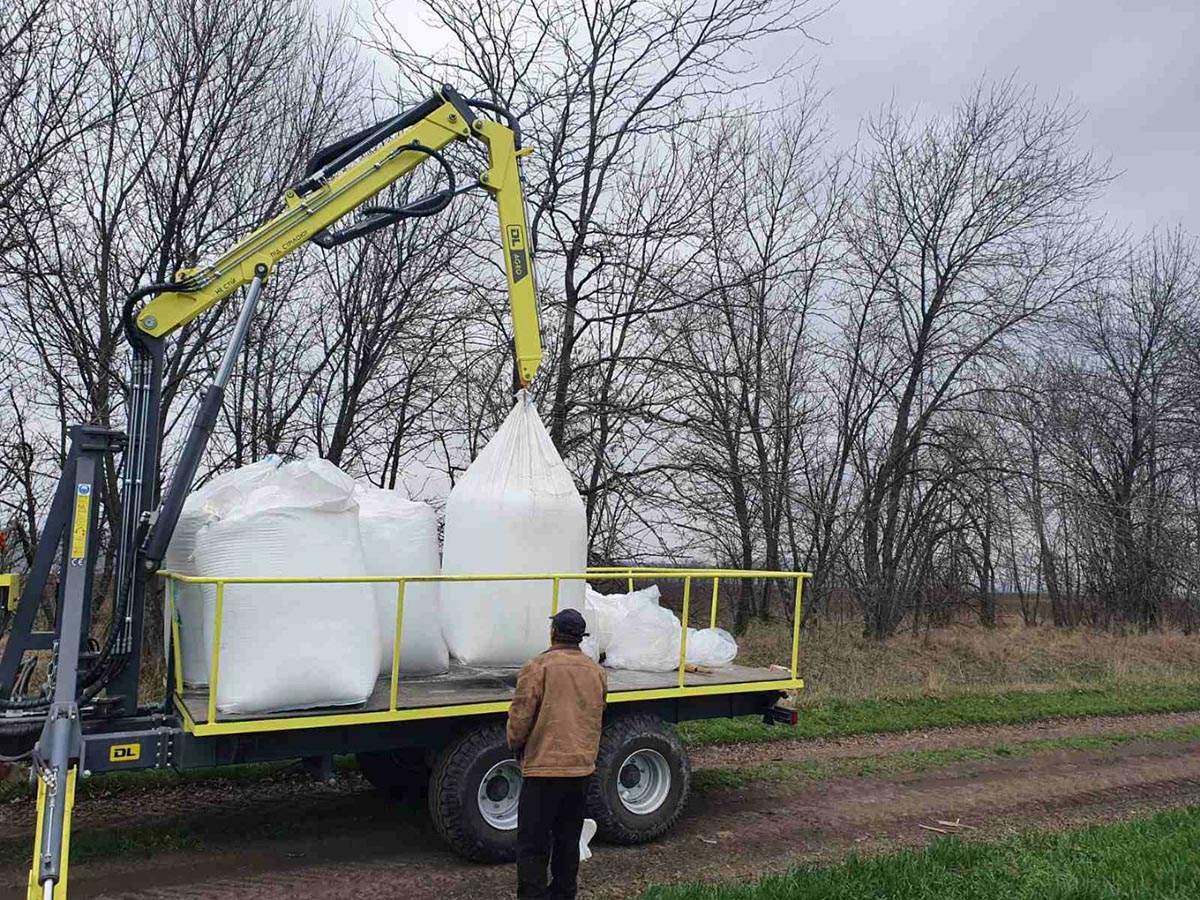

  • имеет буксирное устройство для работы в сцепке с тракторными прицепами 2ПТС-4 и аналогами.

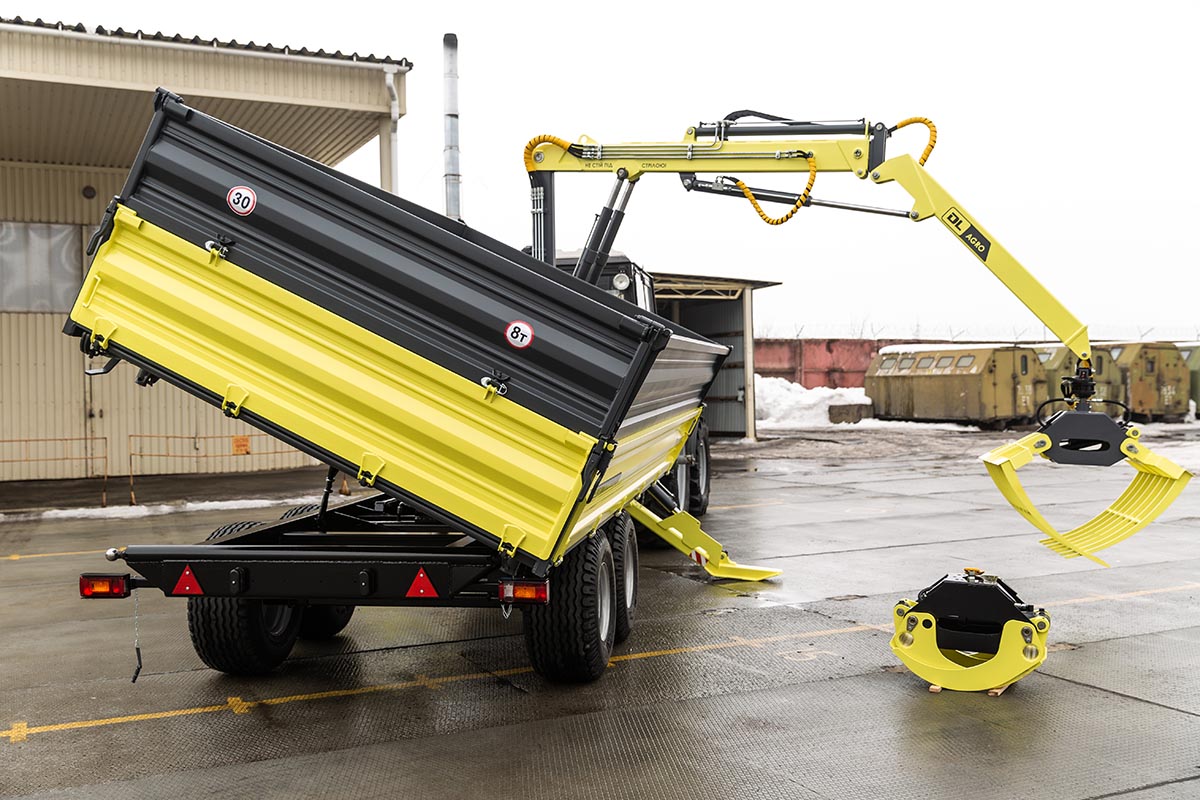

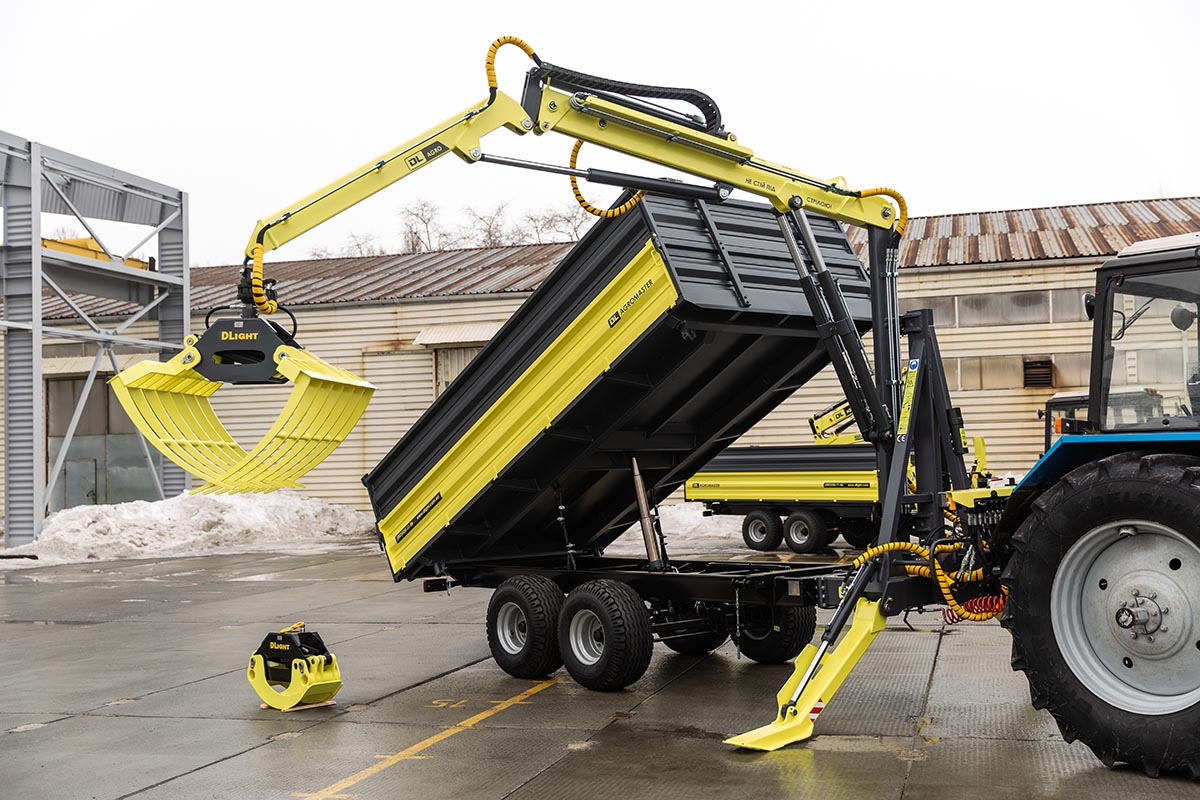

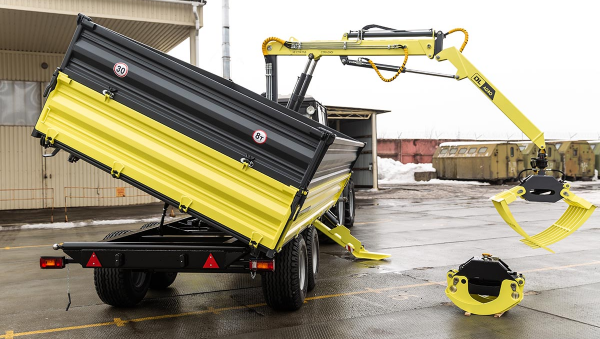

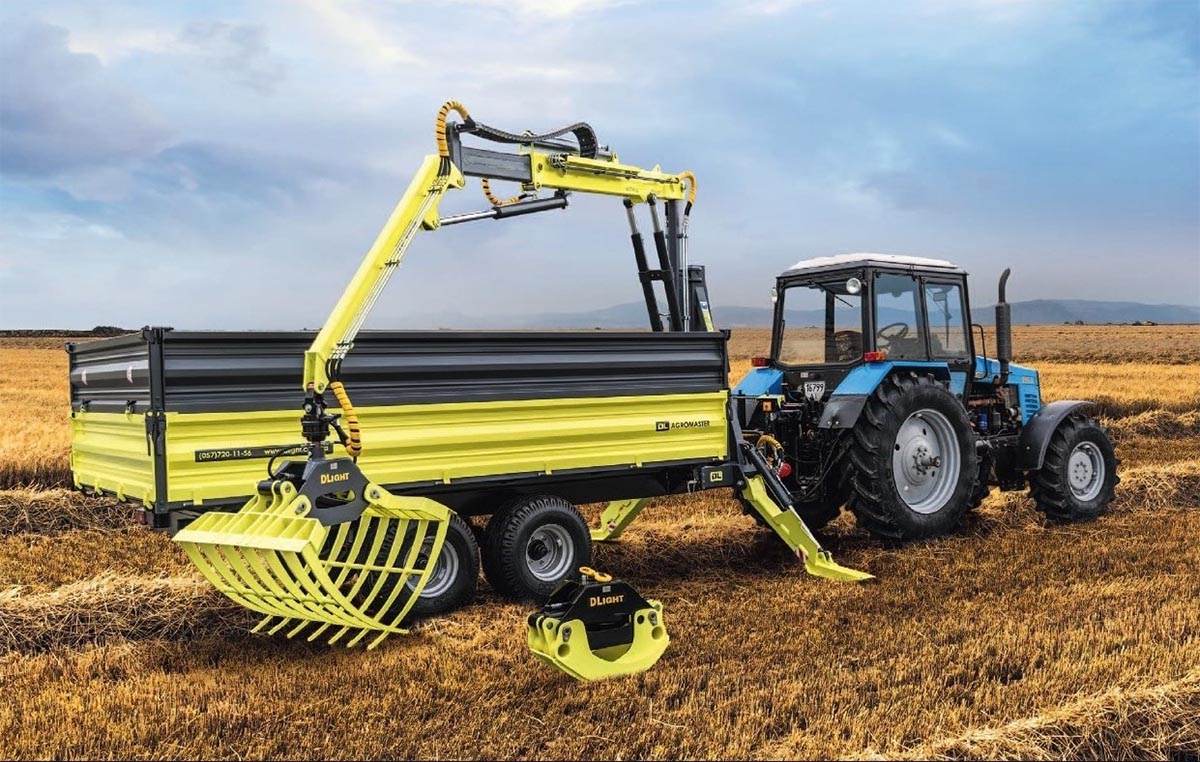

DLAGROMASTER

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Полная конструктивная масса, кг.

13 000,00

Максимальный вылет стрелы, м.

5,80

Снаряженная масса (с краном), кг

3 650,00

Конструктивная г/п на max. вылете стрелы, (по ТУ в паспорте), кг

1000 (630)

Грузоподъёмность, кг.

до 10 000,00

Конструктивная г/п на  min. вылете стрелы, кг

1750

Погрузочный объем, м3

10

Max. высота подъема стрелы, м.

8,30

Транспортировка мешков Биг-Бег, шт.

8

Угол поворота стрелы

160

Профиль рамы, мм.

200х100х6

Аутригеры гидравлические

+

Рессорный 2-ух осный тандем

FAD (Италия)

Min. мощность гидронасоса, л/мин

40

Ступица с сальником

6 болтов

Рабочее давление, бар.

160-180

Ошиновка

16,5/70-18

Гидрораспределитель - Akon

+

Тормозная система на 1 ось

пневмо

Гидрозамки

7

Габаритное освещение

+

Кнопка звукового сигнала

+

Петля сцепки, мм.

Ø50

Креномер / Circular level

+

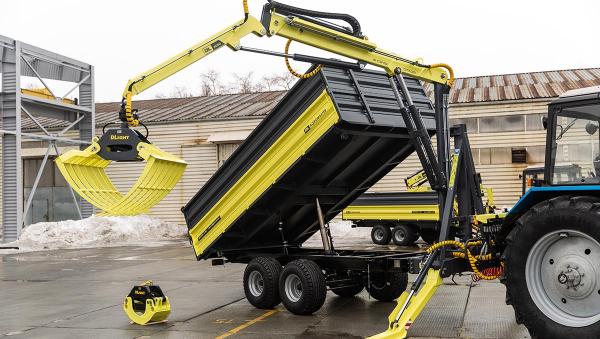

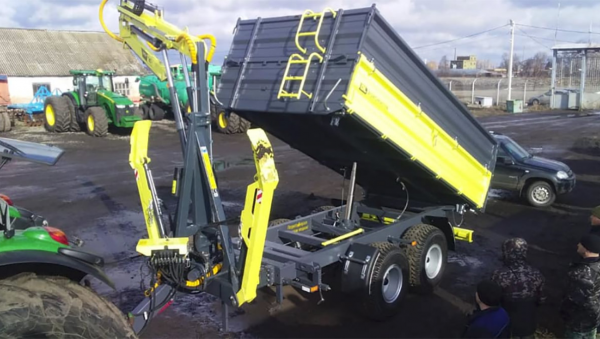

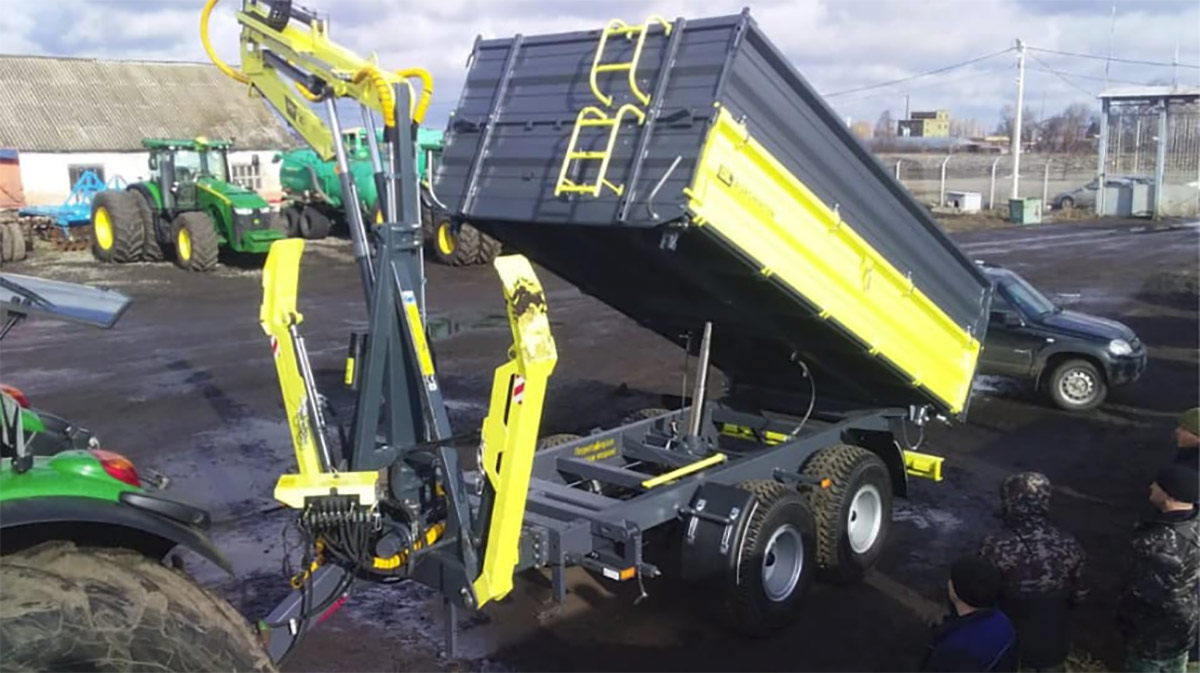

Кузов бортовой самосвальный

+

Рабочий орган (базовый)

крюк

Дополнительный ряд бортов

(опция)

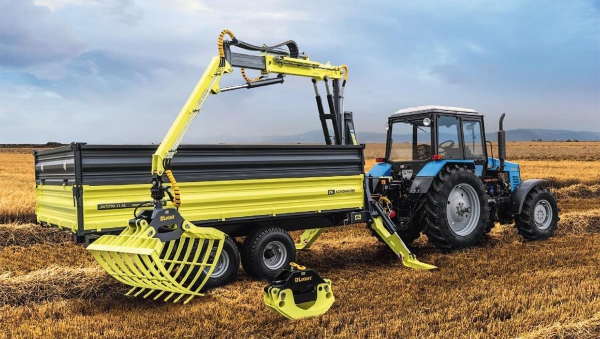

Доп. рабочий орган

(опция)







DL Agro - вопросы

Ответы

1

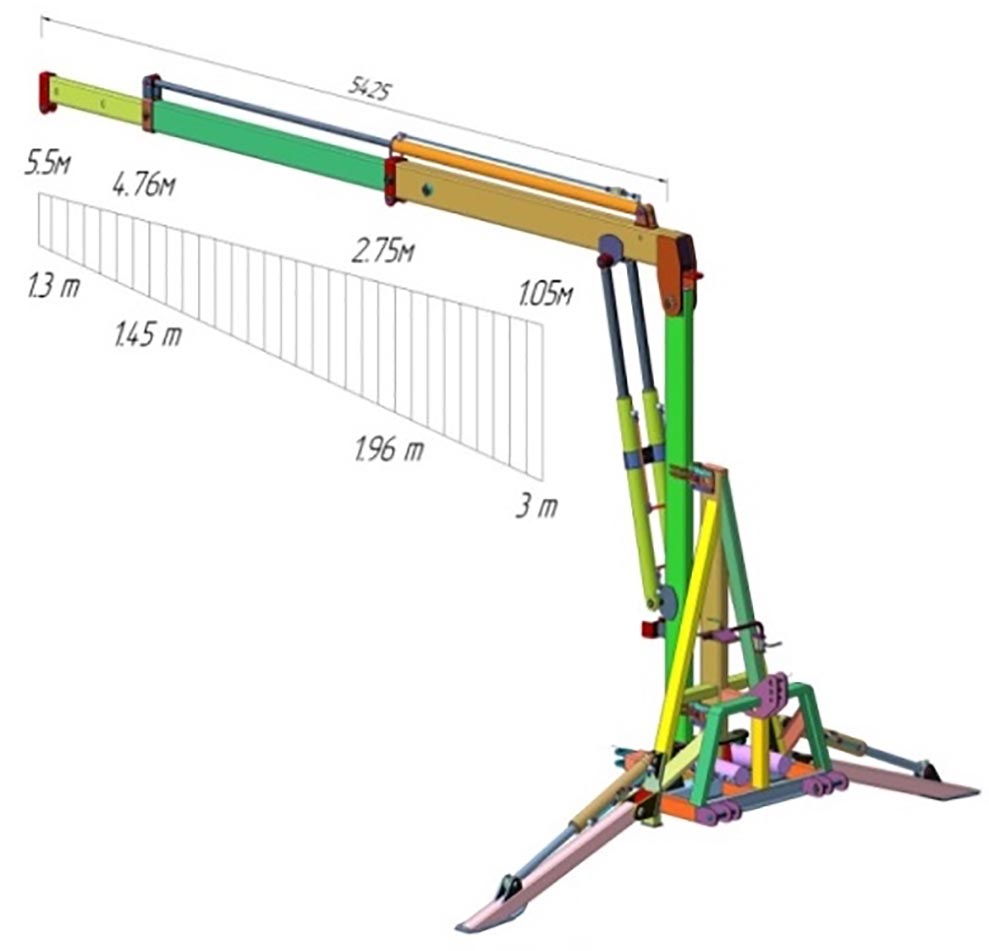

Основные технические характеристики манипулятора:

    1. Вес
    2. Вылет по горизонтали
    3. Высота подъёма
    4. Грузоподъёмность на максимальном вылете (по ТУ)
    5. Угол поворота колонны
    6. Кол-во секций распределителя
  1. 1150 кг
  2. 5,5м
  3. 6,7м
  4. 1300 кг (725кг)
  5. 160 град.
  6. 5

2

Пять основных марок и моделей тракторов с которыми агрегатируется манипулятор

МТЗ, ХТЗ, Кировец, Джондир, ЮМЗ, Класс и др. (класс трактора 1,4-5тн, 2-3 класс навески)

3

Пять преимуществ нашего продукта перед конкурентами
  1. Производство-продажа-сервис в одной компании
  2. Высота подъёма 6,7м
  3. Низкая цена
  4. Многозадачность
  5. Возможность агрегатирования с прицепом

4

Тип крепления манипулятора к трактору

Трехточечная навеска, к штатной гидравлике трактора через БРС

5

Давление в гидросистеме манипулятора

160-180 бар

6

Требуемый расход масла для нормальной работы манипулятора

40 л/мин

7

Опишите область (отрасль) применения манипулятора

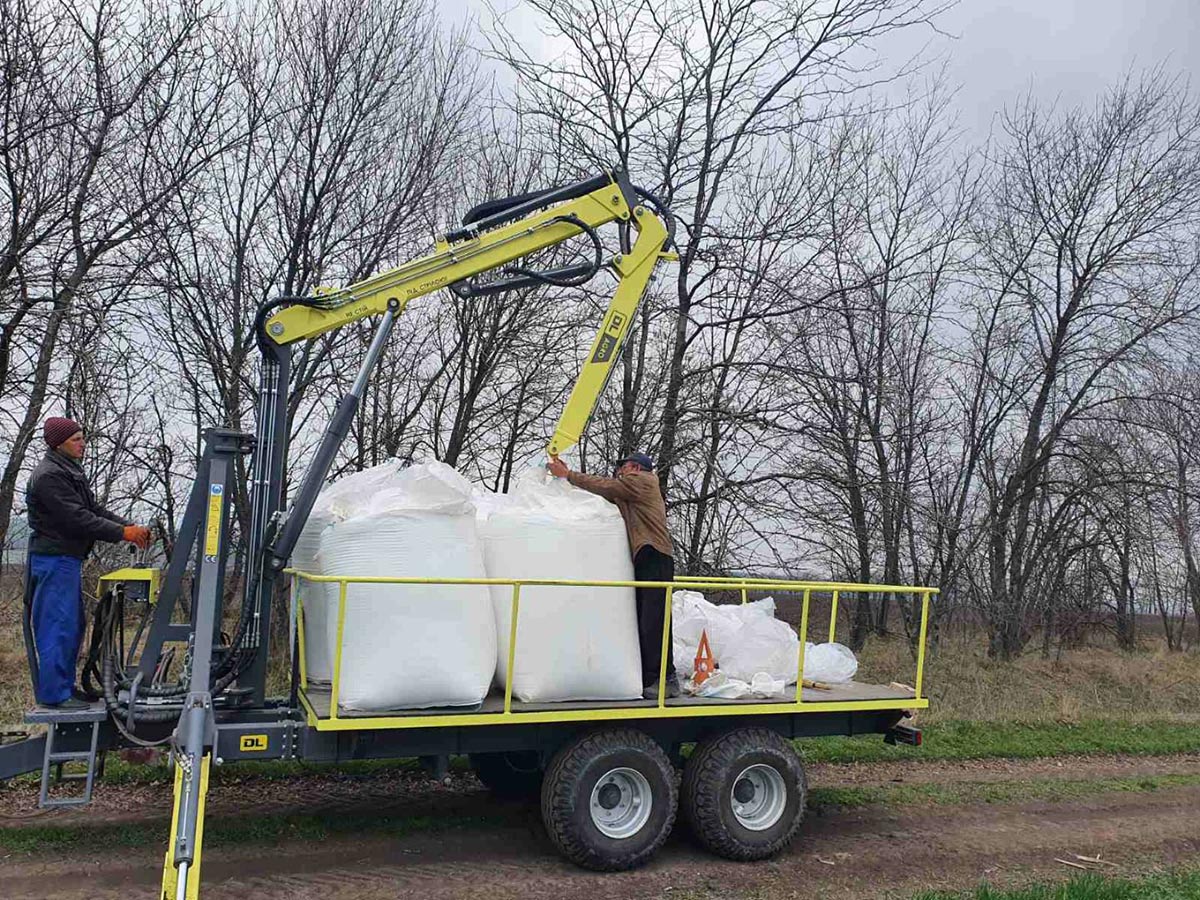

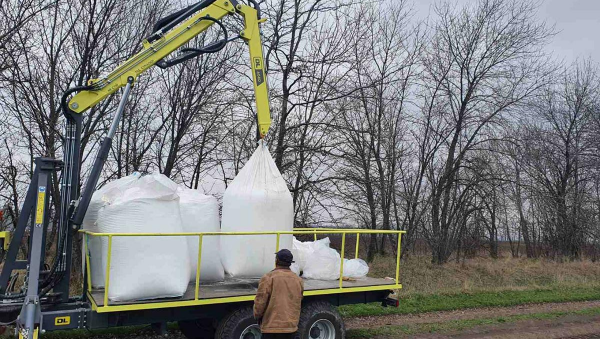

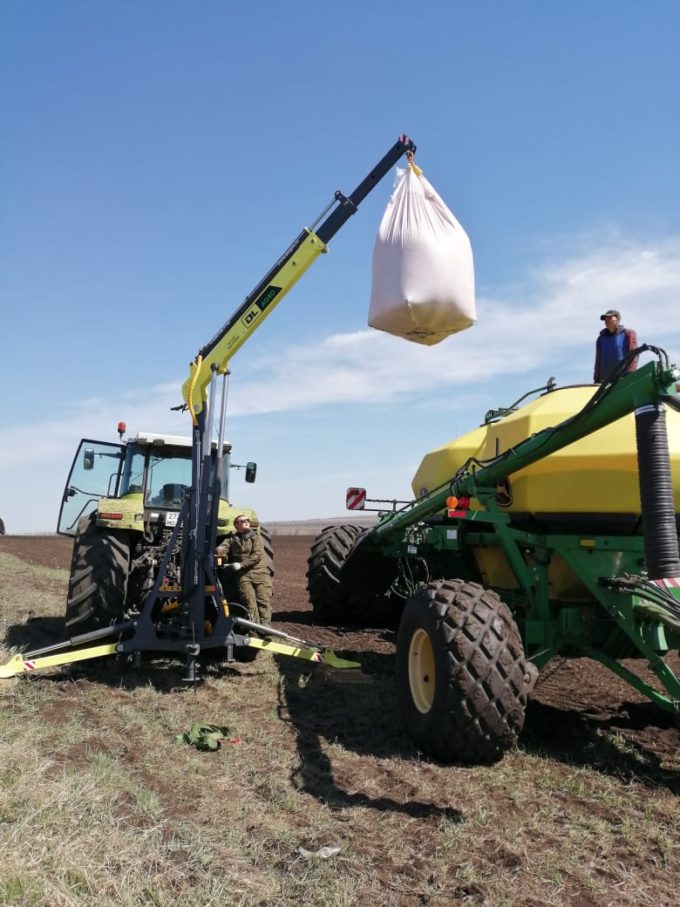

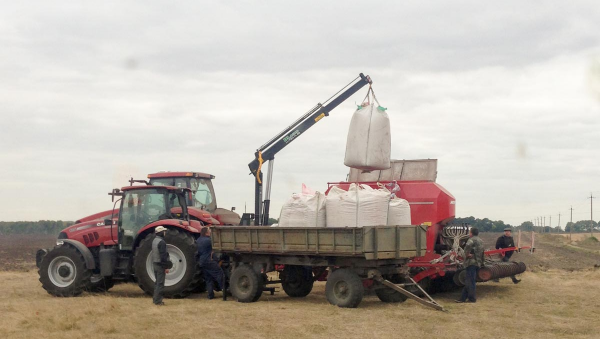

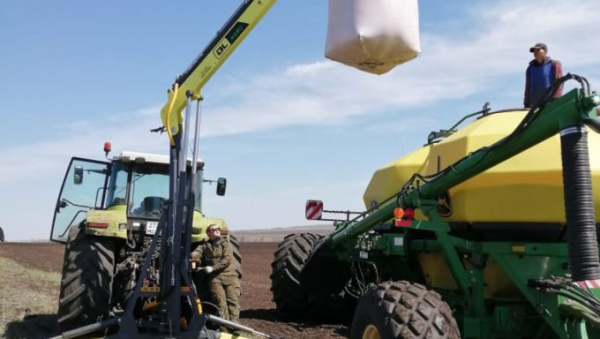

  1. Основная область применения -  для перегрузки биг бегов с удобрениями и семенами в поле и складе – вылет стрелы 5,5м
  2. Миникран в хозяйстве до 3,0 тн грузоподъемностью
  3. Миниподъемник в хозяйстве до 6,7м высотой (с грузоподъемной корзиной)

8

Гарантийный срок оборудования

12 месяцев

9

Кто производитель гидравлического оборудования
  1. ГРП - Акон, Турция;
  2. РВД, гидрозамки, комплектующие гидроцилиндров - Италия

10

Основные отличия DLAgro от конкурентов
  1. гидравлические аутригеры (лапы)
  2. гидрозамки на каждую операцию
  3. регулируемые вкладыши стрелы
  4. дросселя для регулировки скорости поворота колонны
  5. сигнал и кренометр
  6. габаритный размер по ширине крана, что уменьшает разгрузку передней оси
  7. наличие втулок PAP в шарнирных соединениях
  8. закрытые опорные подшипники
  9. современный внешний вид (порошковая покраска)

11

Какие дополнительные опции возможны к  манипулятору
  1. Агрегатированние с прицепом
  2. Грузовая корзина

12

Грузоподъёмность прицепа который можно буксировать за краном

До 6 тн кратковременно

13

Какими системами безопасности и оповещения  оснащен кран манипулятор
  1. Креномер
  2. Сигнал
  3. Предохранительный клапан на распределители
  4. Гидрозамки
  5. Возможность установки систем безопасности согласно директивам ЕС (доп опция)

14

На какое рабочее давление рассчитаны  РВД

220 бар

15

От чего зависит скорость работы крана манипулятора

От расхода масла

16

Марка стали из которой изготовлен кран

09Г2С, S355 (17Г1С)

17

Какой тип окраски используется при производстве крана

Порошковая окраска

18

Какие эксплуатационные и разрешительные документы выдаются  клиенту при отгрузке крана

Паспорт и Руководство по эксплуатации

19

Чем защищены РВД на кране манипуляторе

Спирулин (защита от механических повреждений)

20

Примечание:
  1. Заводское производство
  2. Кран-манипулятор сертифицирован
  3. Не требует постановки на учет и дополнительного обучения оператора-тракториста
