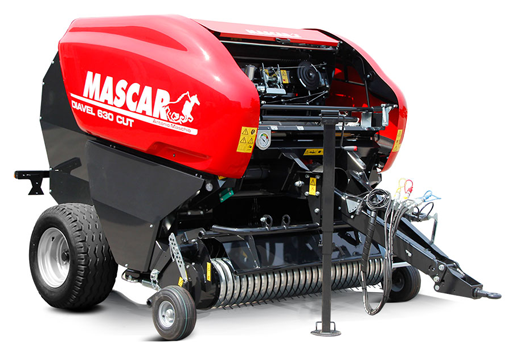

Пресс-подборщик рулонный DIAVEL
Новая линейка технологичных рулонных пресс-подборщиков MASCAR серии DIAVEL, с фиксированной камерой прессования вальцового типа предназначены подбора из валка и прессования в рулоны травяной массы. Вальцовая камера в основном используется для качественного прессования сенажа, но также может работать с другим продуктом: сухое сено, сенаж, солома, а также стебли кукурузы. Пресс-подборщик формирует сверх- плотные рулоны правильной формы шириной 120 см. и диаметром 130см.

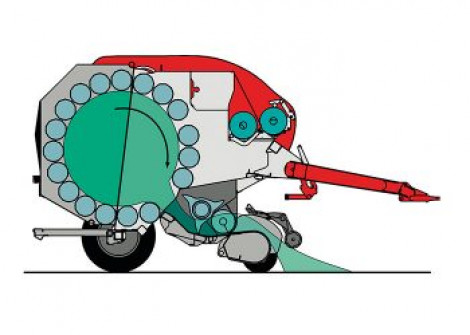

Принцип работы. Однородный материал поступает в камеру прессования через высокопроизводительную систему 2-х подающих шнеков и пакующего ротора. Прессовальная камера состоит за 18 вальцов: 17 вальцов с профилированной поверхностью + 1 валец, сваренный из пластин. Все вальцы приводятся в действие через трансмиссионную систему с быстрым стартом. Вальцы закручивают поступающий материал и, по мере наполнения камеры, начинают его подпрессовывать. Механическая блокировка камеры удерживает фиксированную геометрию камеры при растущем давлении, позволяя сделать рулон более плотным. Система электрогидравлического контроля давления позволяет формировать рулоны 3-х уровней плотности, защищая механизмы от поломок вызванными перегрузками. В пресс-подборщиках реализованы самые современные технологические решения, позволяющие прессовать рулоны высокой плотности и идеальной геометрии, что в сочетании с удобством эксплуатации и сервисного обслуживания делают пресса DIAVEL выгодным приобретением.

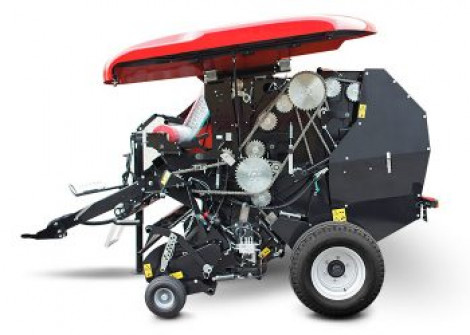

Более чем 25-ти летний опыт в конструировании и производстве пресс-подборщиков воплощен в серии прессов DIAVEL. Надежная трансмиссионная система с защитой от перегрузок приводит в движение вальцовую камеру. Легкий и удобный доступ к основным узлам и механизмам для сервисного обслуживания. Автоматическая смазка основных цепей, централизованная смазка подшипников.
|
Тип пресс-подборщика |
DIAVEL 630 |
DIAVEL 630 CUT |
DIAVEL 630 MultiWrap |
||
|
Рабочая ширина подбора (cм) Ширина подборщика DIN 11220 |
210 195.5 |
||||
|
Тип камеры |
фиксированная, вальцевая |
||||
|
Количество вальцов (шт) |
18 |
||||
|
Габариты закатной камеры (м) |
ширина |
1,2 |
|||
|
диаметр |
1,3 |
||||
|
Управление крышкой камеры прессования |
Гидравлическое |
||||
|
Управление подборщиком |
Гидравлическое |
||||
|
Регулировка рабочей высоты подборщика |
Механическая |
||||
|
Количество планок подборщика / пружинных пальцев |
4 / 28 |
||||
|
Расстояние между пружинными пальцами (мм) |
65 |
||||
|
Система подачи материала в прессовальную камеру |
ротор |
||||
|
Управление увязкой |
М630, электронное (пульт управления в кабине) |
||||
|
Способ увязки рулона |
сетка, либо двойной шпагат + сетка (опционально) |
||||
|
Мощность трактора (кВт / л.с.) |
59 / 80 |
74 / 100 |
88 / 120 |
||
|
Система измельчения: количество ножей / фракция |
нет |
15 (0-15) / 7,0 см |
15 (0-15) / 7,0 см |
||
|
Карданный вал |
широкоформатныйс обгонной муфтой |
||||
|
Габариты на шинах 15,5 / 55 – 17 (500/15-17)(м) |
длина |
4,34 |
6,20 |
||
|
ширина |
2,38 (2,60) |
2,80 |
|||
|
высота |
2,30 (2,34) |
2,84 |
|||
|
Средняя масса рулона (кг) |
солома |
180 - 250 |
270 - 360 |
||
|
сено |
270 - 360 |
180- 250 |
|||
|
сенаж |
500 - 750 |
500 - 750 |
|||
|
Масса (кг) |
2850 |
2980 |
4920 |
||
|
Размер шин |
15.5 / 55 - 17 (опционально 500 / 50 - 17) |
Низкого давления, |
|||
|
Производительность для соломы (рул/час) |
23 - 35 |
||||
|
Производительность для сена (рул/час) |
20 - 25 |
||||
|
Производительность для сенажа (рул/час) |
19 - 22 |
||||
СИСТЕМА ПОДБОРА И ПОДАЧИ МАТЕРИАЛА В КАМЕРУ ПРЕССОВАНИЯ:
  |
 |
|
| Конструкция широкого подборщика 2,1м (прижимной валец – опция) позволяет чисто подбирать материал из плотных валков. Регулируемые по высоте направляющие колеса позволяют подборщику копировать рельеф поля, минимизируя потери. | Два боковых шнека большого диаметра обеспечивают равномерную подачу материала на роторный укладчик | |
 |
 |
 |
| Роторный укладчик (фото слева) со спиралевидной формой направляющих равномерно распределяет и подаёт продукт в прессовальную камеру, обеспечивая беспрецедентно высокую производительность даже в самых сложных условиях эксплуатации. Укладчик в версии CUTс системой измельчения (справа) оборудован 15 ножами с гидравлической системой подключения. Позволяет измельчать травяную массу до фракции 7 см без потери производительности. | В случае забивания системы подачи травяной массой, роторный укладчик отрывается при помощи гидравлики для очистки. Все функции антизакупорочного контроля контролируются из кабины трактора. | |
Стандартное оборудование:
 |
 |
 |
| Пресс поставляется с обвязкой в сетку. Опционально возможна поставка сетевого увязчика + двойной шпагат. | Автоматическая смазка цепей и централизованная (ручная) смазка подшипников | Электрогидравлический контроль давления внутри камеры позволяет устанавливать один из 3-х режимов плотности прессования |
 |
 |
 |
| Толкатель рулонов повышает производительность пресса | Электронный блок управления, установленный на пресс-подборщике контролирует основные параметры работы | Пульт управления М630 с цветным графическим дисплеем позволяет оператору из кабины трактора контролировать все рабочие параметры пресс-подборщика |
