GiGA CUT- комбинация косилок Триплекс

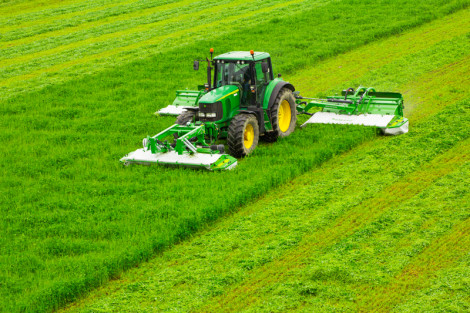

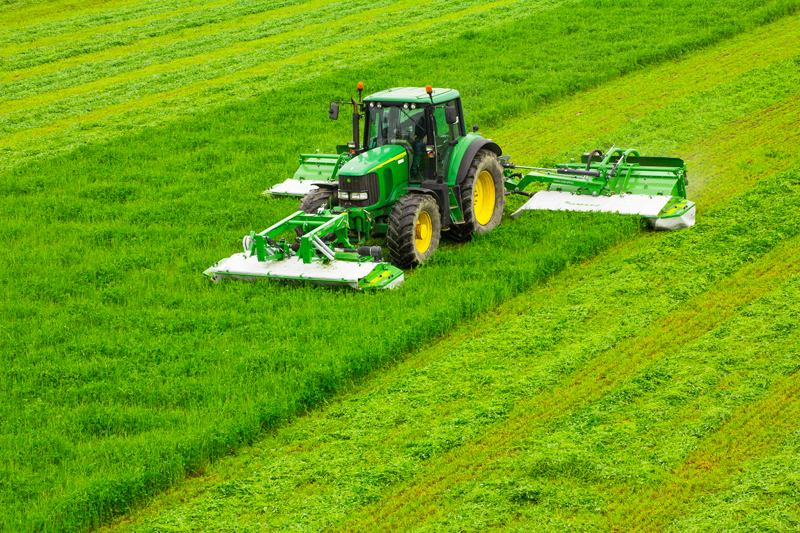

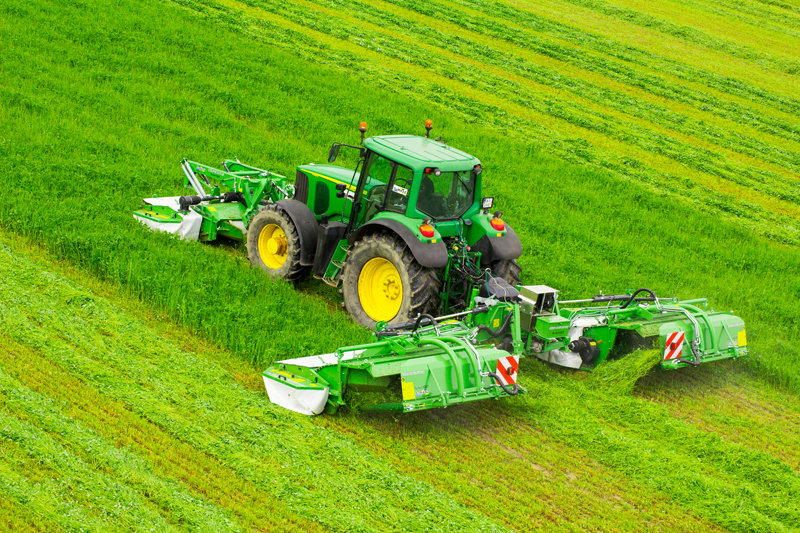

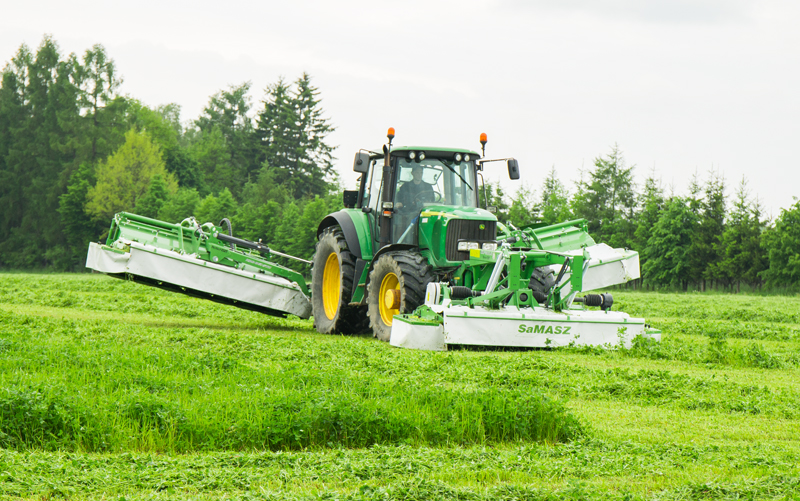

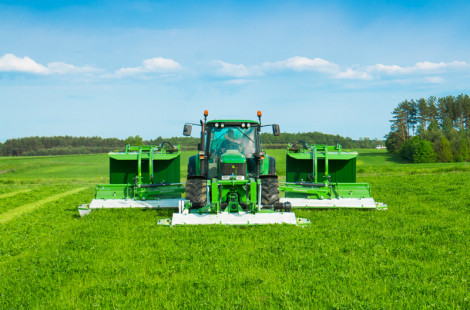

Совмещение нескольких операций за один проход в комбинации с высокой производительностью-это определяющая характеристика комбинации косилок триплекс- GigaCUT. Комплекс создан для интенсивной эксплуатации в больших хозяйствах . Комбинация косилок GigaCUT состоит из дисковой двухсторонной косилки KDD 861 S/W или KDD 941 S/W , а также фронтально-навеной косилки KDF 300 S/W , которая установлена на переднем навесном устройстве трактора .
 |
Гидравлические предохранители В комбинации GigaCUT используются два гидравлических предохранителя . В случае наезда косилки на препятствие они отклоняют режущую систему, одновременно, на 30 градусов назад. и на 70 см. вверх. После проезда препятствия косилка автоматически возвращается в рабочее положение.. |
 |
Механическая блокировка Механическая блокировка косилок в транспортном положении |
 |
Элекрические розетки 1. Для собственного дорожного освещения 2. Для панели управления |
 |
Клапан регулировки положения транспортёра |
 |
Гидравлический распределитель |
 |
Датчик стабилизации работы Предназначен для поддержания правильного положения режущих брусьев во время работы |
 |
|

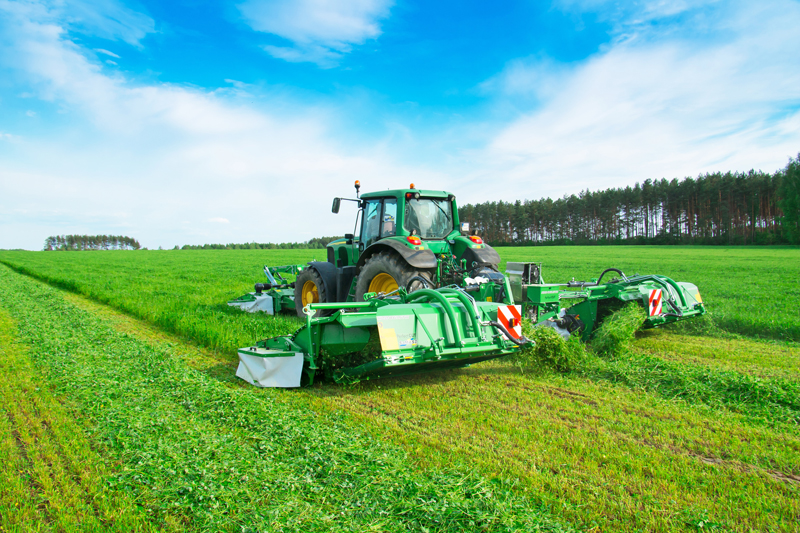

| В базовой комплектайии комплекс косилок GigaCUT поставляется либо со вспушивателем (S) либо с плющилкой (W). Дополнительно, существует возможность монтажа задней транспортёрной группы для обьединения покоса с 9 метров в один валок для последующей уборки пресс-подборщиками или прицепами-накопителями. | |
Комплектация и преимущества триплекса GigaCut • Центральная навеска задних косилок- для лучшего копирования рельефа • система навески для тракторов, кат. II и III, • пониженный центральный редуктор , • по 4 разгрузочные пружины на каждом плече комплекса, • Усиленные угловые редуктора -для передачи усилия на режущие брусы, • Система быстрой замены ножей, • Усиленная рама навески, • В случае необходимости возможность быстрого и легкого демонтажа вспушивателя и плющилки, • Механическая блокировка косилок во время транспортировки, • Датчик стабилизации работы косилок, • Собственный гилравлический распределительt, • собственная система охлаждения, |
|
 |
|
 |
Вал с фрикционной муфтой Привод от центрального редуктора передается на угловой редуктор режущего бруса при помощи карданного вала с фрикционной муфтой, которая предохраняет режущие брусы от повреждений во время работы. |
 |
Гидросистема У косилки собственная гидросистема, состоящая из зубчатого насоса, масляного бака, радиатора с вентилятором, клапана регулировки скорости работы транспортёров. |
 |
Указатель температуры масла У масляного бака закремлен указатель температуры масла ннтегрированный с гидросистемой. |
 |
Электрический пульт управления - включение/ выключение транспортеров -контроль необходимого подъема косилочный брусьев при разворотах -возможность выбора управления правым или левым брусом |
 |
Механизм очистки транспортёров Транспортеры оснащены механизмом, который очищает ведущий ролик. Блягодаря этому процесс очистки транспортерной ленты происходит без ее демонтажа. В качестве доподнительного очистителя используются специальные боковые очищающие щетки. |
 |
Усиленный главный редуктор , мощностью 184 kW |
 |
|
 |

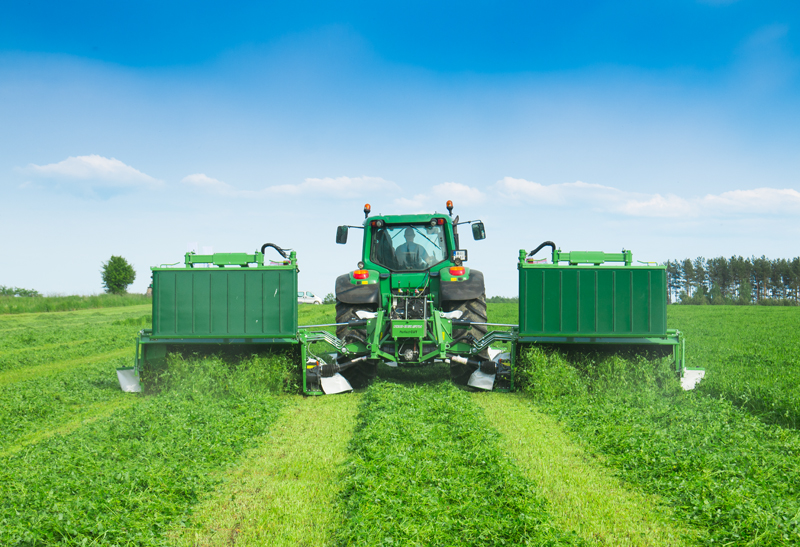

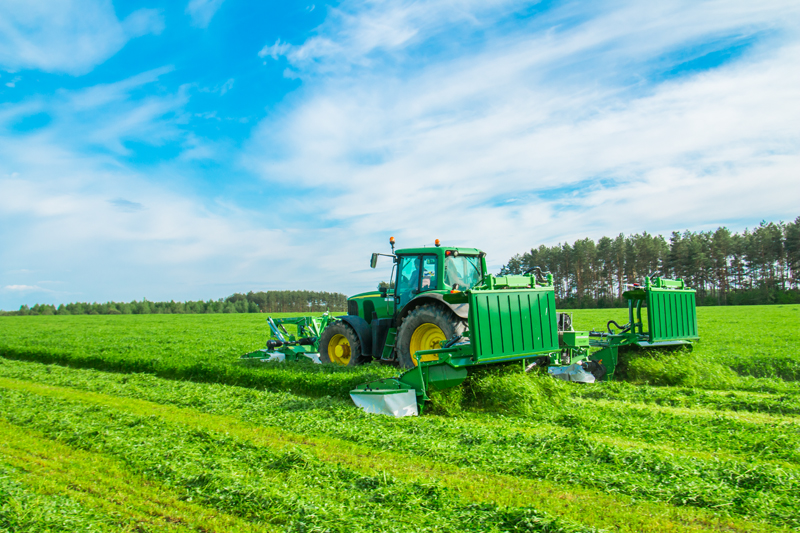

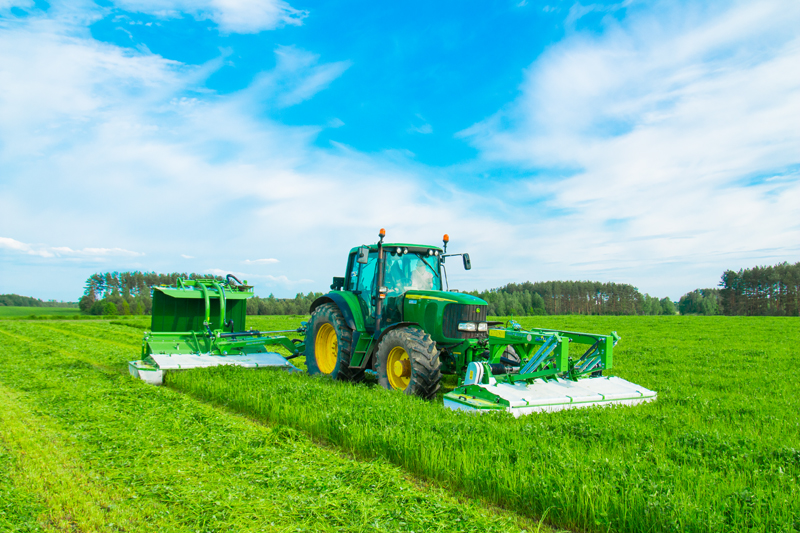

Транспортёры покоса Транспортёры в в составе GigaCUT , ведомые собственной гидравлической системой, состоят из гидравлического насоса, масляного радиатора, и двух гидравлических двигателей. Включение и выключение работы транспортёров (каждого независимо) реализовано при помощи электрической консоли, которая управляется из кабины оператора трактора. |
 |
Состав транспортёра 1. Интегрированное крепление транспортёра 2. Повышенный кожух вспушивателя, который способствует лучшей загрузке зелёной массы в транспортёр |
 |
|
| Совет производителя Скорость лент транспортеров -срандартно плавно регулируется ручным способом. Максимальную ширину покоса 2,8м можно получить на минимальных оборотах ленты при низком и среднем травостое. При плотном потоке зеленой массы необходимо устанавливать высокие обороты транспортера, для того , чтобы избежать заторов и блокировки транспортерной ленты большим количеством травы. Увеличение скорости транспортеров ведет к сужению ширины валка. Существует также возможность смещения транспортеров относительно косилкок, направо или налево +-200мм. Однако следует помнить о том, что работа в крайних положениях транспортеров может вести к дисбалансу равномерной назгрузки на ленту. В таком случае, если существует необходимость получения широкого покоса , напр. 3,5 м. при густом травостое возможна комплектация комплекса укороченными транспортерными лентами. Это необходимо указывать при заказе комплекса. |
|
 |
|
 |
Транспортное положение В транспортном положении задние косилки поднимаются в вертикальное положение , при этом транспортная ширина не перевышает 3 м., а высота остается в габаритах 4м. (зависит от модели трактора и типоразмера шин) . Это позволяет перемещаться комплексу по дорогам общего пользования.
|
 |

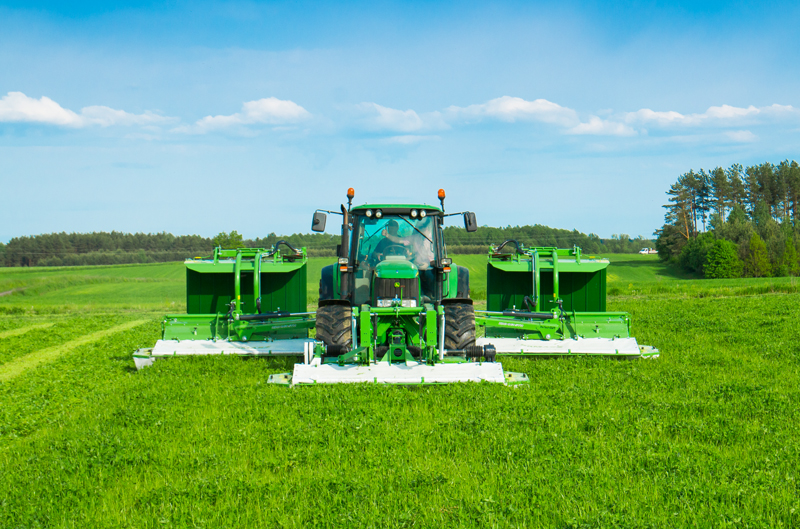

Установка режущих составов В составе косилок GigaCut зона перекрытия между фронтальной задненавесными косилками составляет 37,5 см. Собранный покос можно укладывать в один либо три валика- в зависимости от включения либо выключения транспортеров. |
| Тип косилки | GigaCUT 861 S/T | GigaCUT 861 W/T | GigaCUT 941 S/T | GigaCUT 941 W/T |
| Ширина захвата | 8,60 м | 8,60 м | 9,40 м | 9,40 м |
| Ширина покоса | 2,00-3,00 м | 2,00-3,00 м | 2,20-3,00 м | 2,20-3,00 м |
| Количество дисков | 21 | 21 | 23 | 23 |
| Количество ножей | 42 | 42 | 46 | 46 |
| Обороты ВОМ | 1000 обр/мин | 1000 обр/мин | 1000 обр/мин | 1000 обр/мин |
| Мощность трактора | oт 200 л.с. | oт 200 л.с. | oт 220 л.с. | oт 220 л.с. |
| Производительность | ~ 10 га/ч | ~ 10 га/ч | ~ 11 га/ч | ~ 11 га/ч |
| Карданный вал | 1100 Нм | 1100 Нм | 1100 Нм | 1100 Нм |
| Масса | 4985 кг | 4930 кг | 5060 кг | 5210 кг |
Т- транспортер
** Производительность зависит от действительной скорости трактора
| Результатом опыта и тесного сотрудничества с конечными потребителями стало создание новой модели режущего бруса Perfect CUT . Безупречный покос с регулируемой высотой кошения, высокая прочность использованных материалов, защита дисков и режущего бруса от ударов, быстрая и легкая замена модуля привода режущего диска- это основные положительные отличия брусьев Perfect CUT от брусьев предыдущих версий. | |||
 |
Основные плюсы режущих брусов Perfect CUT: 1. Плавная регулировка высоты покоса с 4 до 7 см . Возможность дополнительной комплектации полозьями, увеличивающими высоту покоса высокие на 5 - 9 см. 2. Подшипники в шестернях ,типа 6307 2RSN и в модуле диска -6307 2RS одни из самых мощных и надежных , из используемых другими производителями косилок из стран Западной Европы. 3. Специально прокаленные диски из борной стали, защищают „крыльями” от забивания грязью и глиной режущий бурс. 4. Легко заменяемые штифты ножей. 5. Прокаленный держатель ножа из борной стали, спроектирован так ,чтобы предотвратить блокировку ножей диском. 6. Инновационная система быстрого обмена ножей. Нож меняем с помощью ключа только когда диск находится в вертикальном положении к бурсу (+-30 градусов). Это снижает вероятность потери ножа до минимума при ударе с камнем. 7. Модернизованные, прокаленные нижние полозья из борной стали предохраняют от механических повреждений всю нижнюю часть режущего бруса целиком. Лёгкая и быстрая замена полозьев при помощи двух болтов. 8. Дополнительные полозья из стали Hardox предохраняют от механических повреждений место соединения главного редуктора косилки с режущим брусом. 9. Усиленный корпус режущего бруса из стали Hardox. 10. Защита в стандарте против камней. 11. Быстрая и лёгкая измена модуля режущего диска благодаря модернизованной конструкции верхней ступицы. 12. Усиленные шестерни ,толщиной 25мм. 13. Высококачественные прочные ножи . |
||
 |
Стандартная защита режущих дисков от удара. Для защиты зубчатых передач привода режущих дисков и предотвращения возникновения перегрузок, способных повредить режущий брус при контакте со значительным препятствием- косилки SAMASZ оснащены специально разработанным модулем привода режущего диска. В случае сильного удара о камень- срезается защитная шпонка на приводном модуле режущего диска, предохраняя систему внутренних шестеренчатых передач режущего бруса. Легкая замена модуля привода дискадает возможность механизатору выполнить ремонт косилки в полевых условиях в крачтайшее время. Снятый модуль привода диска остается рабочим элементом косилки после замены в нем срезанной шпонки. Данная инновация позволяет существенно экономить время при работе в поле. |
 |
Сравнение шерстен Крутящий момент на режущие диски передается при помощи шестерен увеличенного диаметра, которые имеют большую поверхность контакта , увеличивая сопротивляемость режущего диска во время сильного удара о препятствие. |
||
 |
Безупречное качество резки брусом Perfect CUT
Модернизированный брус обеспечивает идеальный срез. Новое поколение бруса характеризуется точной линией среза даже при низких травах. При первом и втором покосе, если преобладают сеянные травы, рекомендуется косить на высоте 53-63 мм. - для лучшего отрастания. Высота покоса плавно регулируется углом атаки бруса.
|
||
 |
Обтекаемая форма бруса. Закругленные формы нижней части режущего бруса демонстрируют улучшение технических параметров при работе на суглинистых почвах. Кроме того, отсутствие острых кромок и гладкая поверхность бруса не повреждает слабый дерн во время работы . |
||
 |
|||
| Быстрая замена ножей ( без откручивания гаек и болтов) с помощью специального ключа, находящегося в стандартном оборудовании каждой косилки. | |||
