Грабли-ворошилки Грабли Грабли однороторные

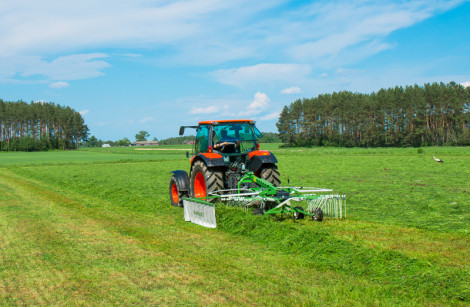

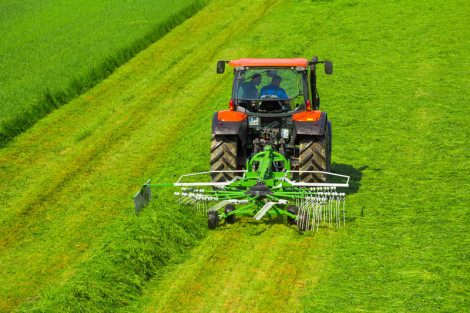

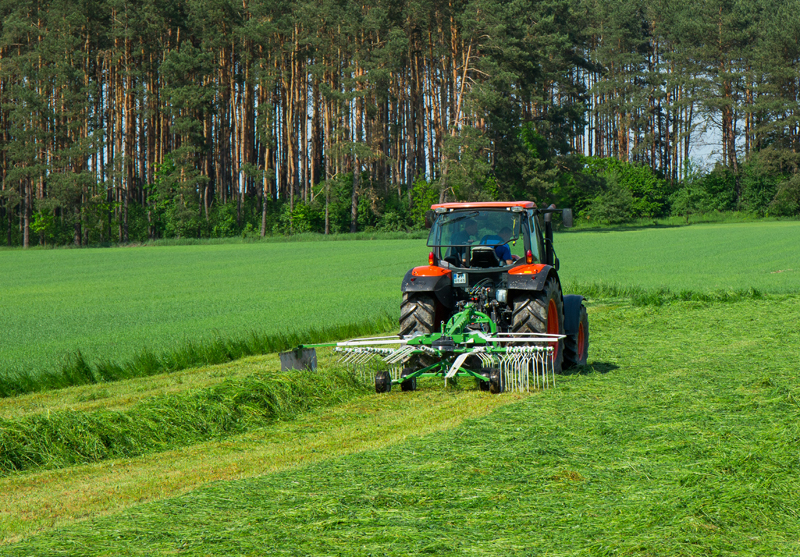

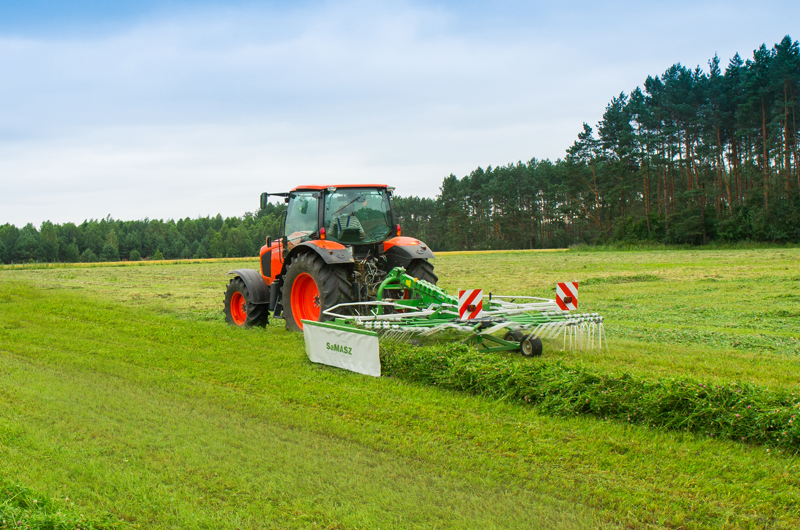

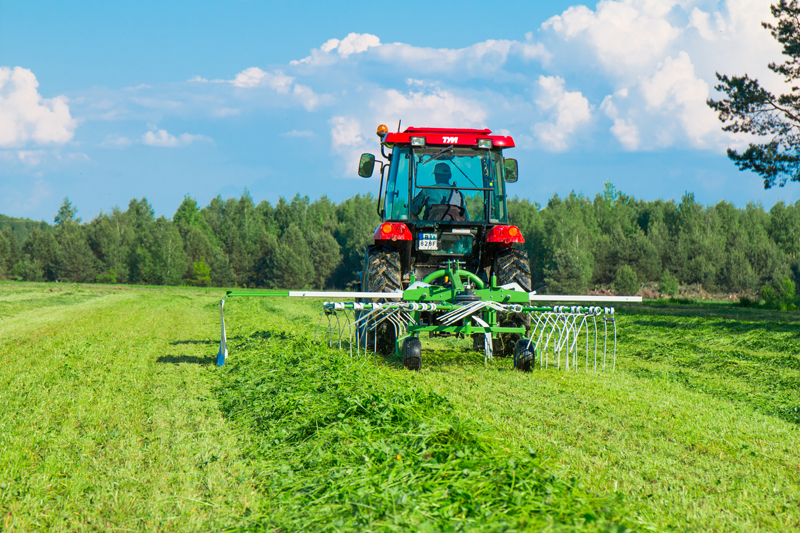

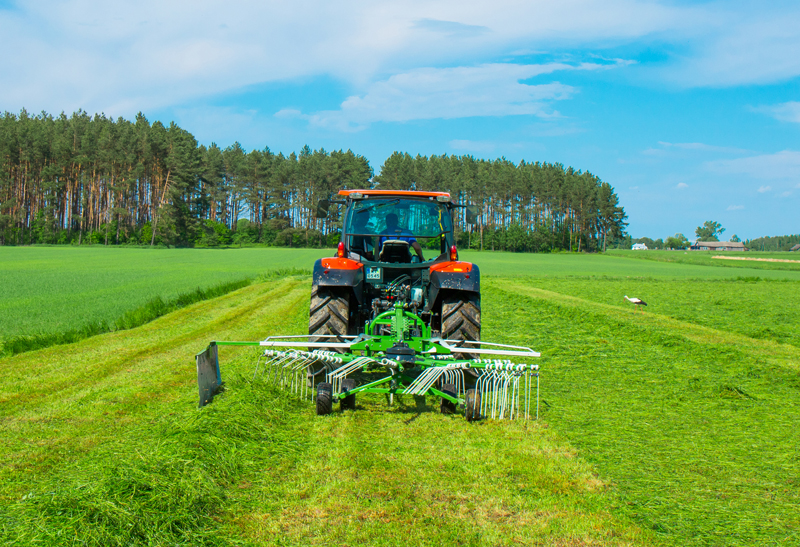

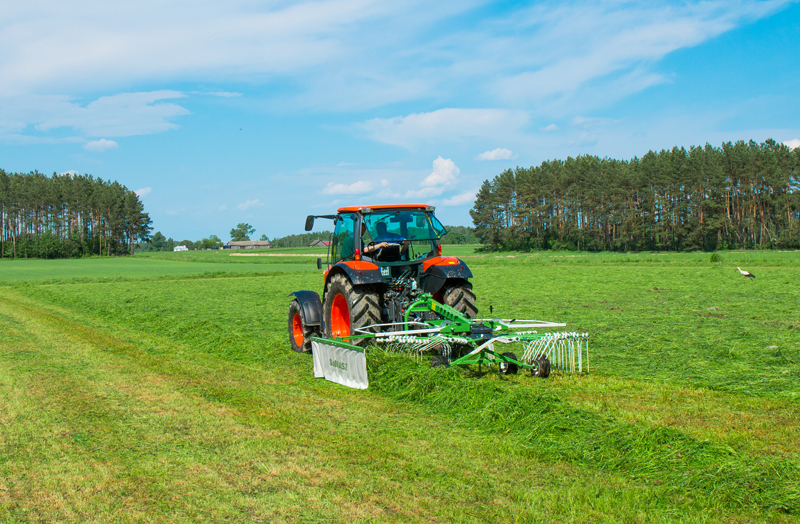

Грабли Z - 300, Z - 350, Z - 410, Z - 440, Z - 470 являются однороторными граблями, предназначенными для мелких и средних хозяйств. имеют ширину сгребания от 3 до 4,7 м.



Z-350

Z-410










5 .



6 7 транспортировка
Однороторные грабли легко транспортируются и хранятся, благодаря съемным плечам граблей (см. стр. 7).
Модель Z-300 Z-350 Z-410 Z-440 Z-470 UNO 410 UNO 470
Тип навесные навесные прицепные навесные навесные навесные навесные
Ширина захвата [м] 3,00 3,50 4,10 4,40 4,70 4,10 4,70
Ширина транспортная [м] 1,50 1,50 1,60 2,10 2,30 1,80 2,35
Количество роторов [шт.] 1 1 1 1 1 1 1
Количество плеч на роторе [шт.] 8 9 11 11 13 11 13
Обороты ВОМ [обр/мин] 540 540 540 540 540 540 540
Мощность трактора [л.с.] 20 20 30 45 50 35 45
Производительность [га/ч] 3,0 3,5 4,5 5,0 5,6 4,5 5,6
Шины 15x6.00-6 15x6.00-6 15x6.00-6 16x6.50-8 16x6.50-6 16x6.50-8 18x8.50-8
Класс трактора II II II II II II II
Maсса [кг] 310 340 555 740 815 740 890
Преимущества граблей Z - 410, Z - 440, Z - 470
Грабли СаМАШ характеризуются уникальными решениями:
1. Редуктор работает в масляной ванне, что обуславливает высокую надежность и длительный срок службы.
2. Граблины крепятся к редуктору посредством двойных кронштейнов — фот. 1 и 2, повышая прочность и долговечность конструкции.
3. Высота пружинных пальцев над полем регулируется 2-мя способами:
- механической рукояткой на редукторе.
- перестановкой тандемной рамы колес.
Заводские настройки рассчитаны для твердых лугов (высота 16 см), в случае торфяников и заливных лугов, переворачивая тандем на 180°, получаем высоту 21 см. Правильная настройка шасси очень важна, так как увеличивает эксплуатационную прочность нижней втулки редуктора.



8 9

Демонтаж граблей

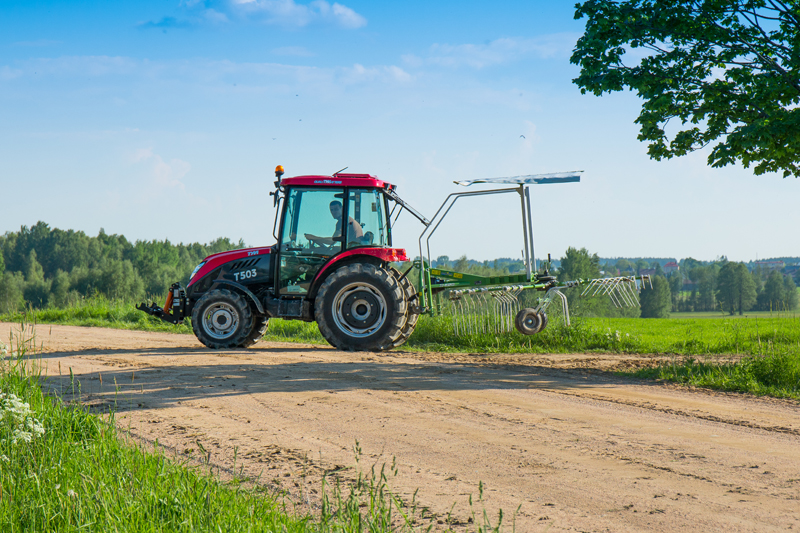

Легкосъемные установленные в транспортных ручках и поднимаемые экраны уменьшают ширину граблей на время транспортировки и хранения.




11 12

тандемное шасси


Не каждый луг ровный. Чтобы получить чистое сгребание, необходимо добиться хорошего копирования территории. В граблях Z-410, Z-440 и Z-470 реализована система тандемного шасси, которая облегчает копирование рельефа и сохраняет направление движения. В моделях Z-300 и Z-350 - опции.









UNO 410



Грабли 1-карусельные полуприцепные UNO 410 -это эффективная машина для сгребания травы, сена и соломы. Небольшое требование к мощности трактора способствует тому, что машина является очень экономичной и устойчивой при тяжелых условиях работы. Грабли формируют ровный и постоянный валок . Применена инновационная гидро-механическая регулировка высоты сгребания и подъема каруселей в транспортную позицию.



Преимущества:

  • тандемная колесная система,
  • новая конструкция пальцев сгребания,
  • регулировка высоты сгребания,
  • перевод из рабочего  в транспортное положение  не выходя из кабины трактора,
  • простой проезд над покосом,
  • возможность агрегирования с тракторами малой мощности.





Благодаря возможности подъема тандема, ротор находится намного выше покоса (47 см). Теперь граблями можно безопасно ездить по неровной поверхности, не подвергая машину риску поломки .

Для того чтобы транспортировка была проще (особенно во время агрегирования с меньшими тракторами) применена инновационная тандемная транспортная система. Блягодаря этому улучшились эксплуатационные характеристики машины.
